인덕티브 로터리 엔코더

Inductive Rotary Encoder  |  IA Series

Inductive Scanning Absolute SSI / Parallel 강한 내구성 CE CERTIFIED
제품 타입 · Product Types

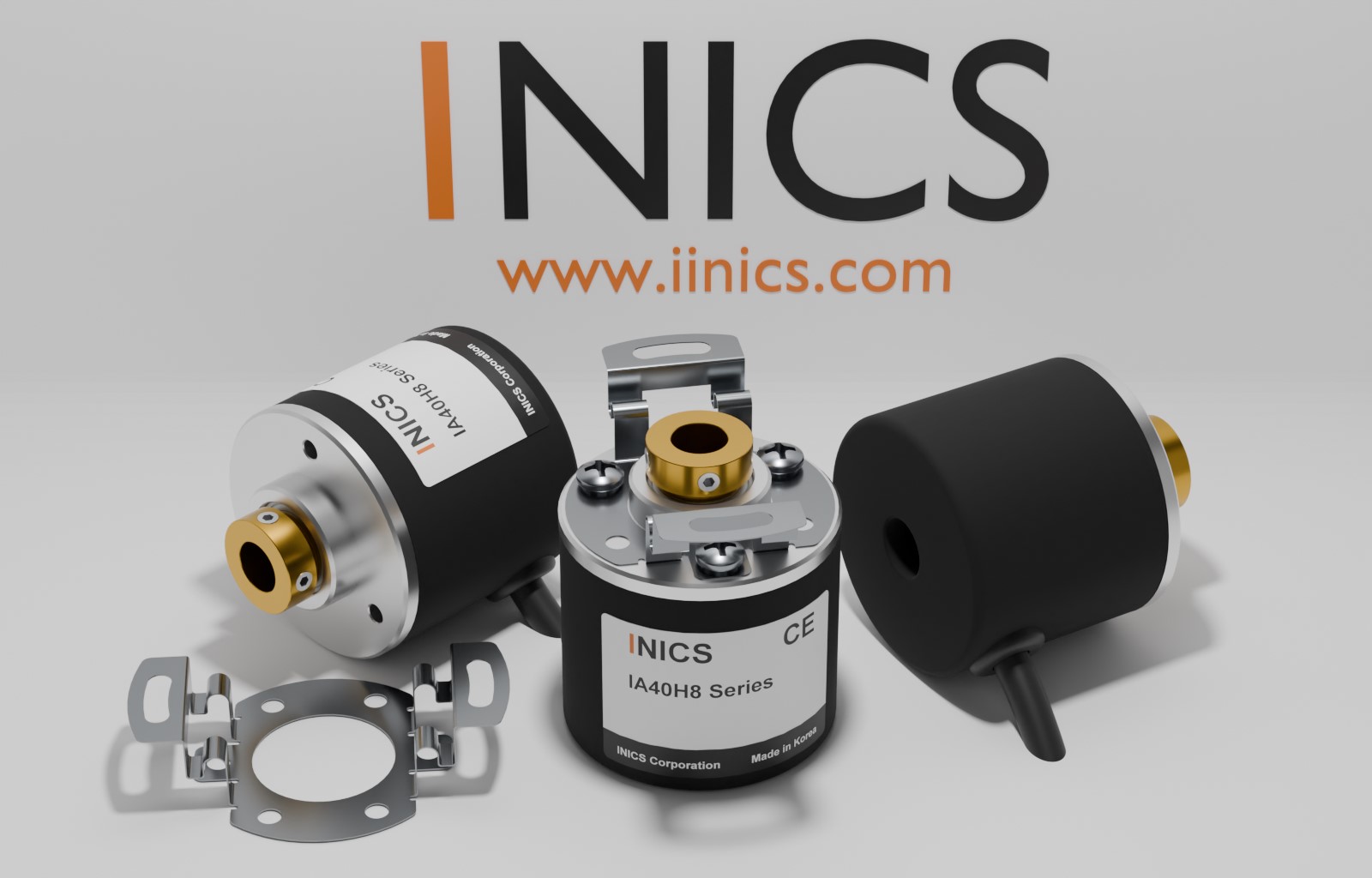

인덕티브 중공축 엔코더
Type 01 · Hollow Shaft
중공축 타입
Inductive Hollow Shaft Encoder
외경  Ø 40 mm / Ø 50 mm
축 외경  Ø 6 mm / Ø 8 mm
좁은 공간 설치 · 관성 모멘트 최소화
인덕티브 빌트인 엔코더
Type 02 · Built-in
빌트인 타입
Inductive Built-in Type Encoder
외경  Ø 40 mm / Ø 50 mm
축 외경  Ø 6 mm / Ø 8 mm
내장형 구조 · 콤팩트 설치

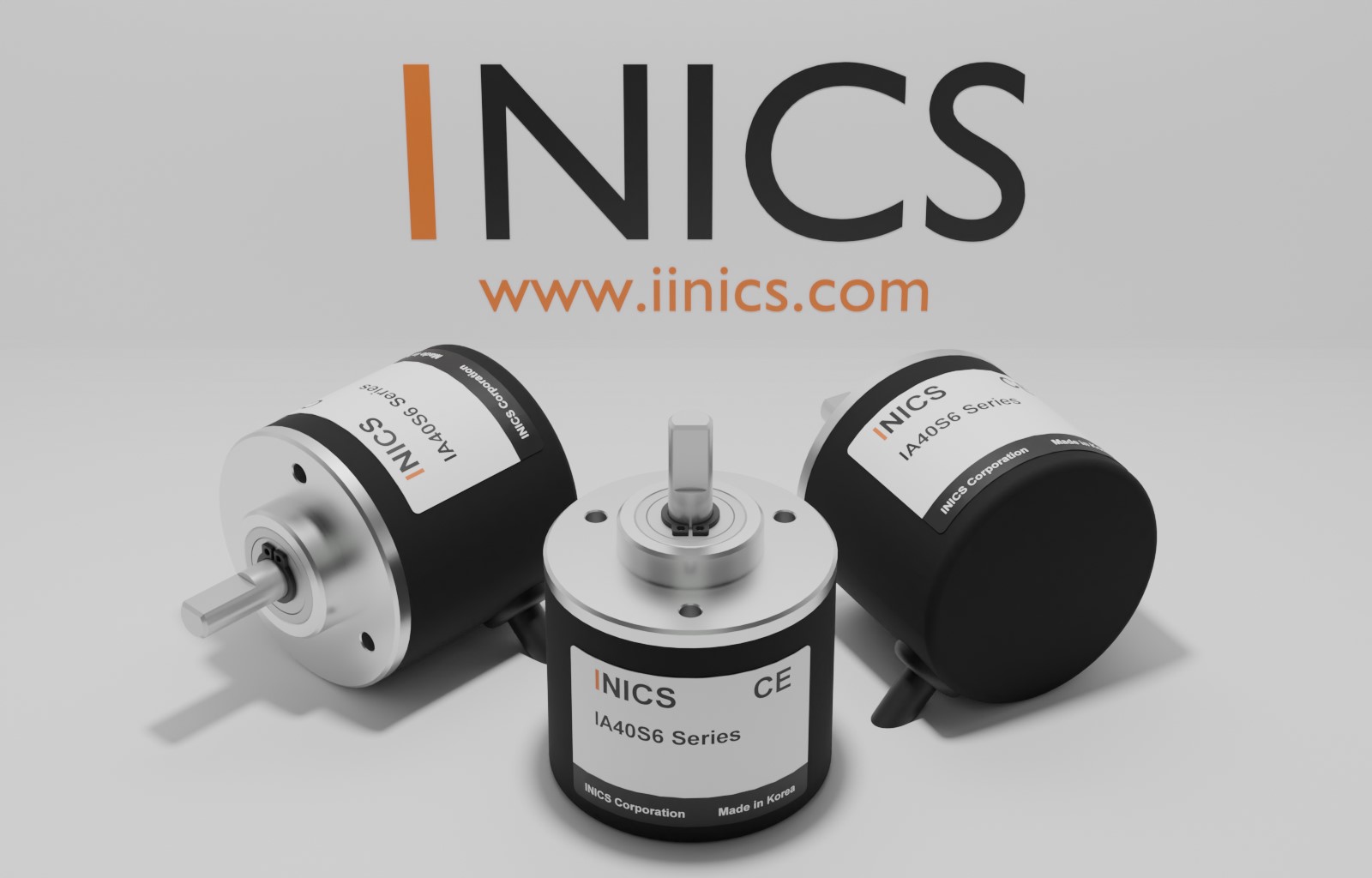

인덕티브 샤프트 엔코더
Type 03 · Shaft
샤프트 타입
Inductive Shaft Type Encoder
외경  Ø 40 mm / Ø 50 mm
축 외경  Ø 6 mm / Ø 8 mm
표준 샤프트 타입 · 범용 산업 적용
핵심 기술 · Key Technologies
Inductive Scanning 기술
Inductive scanning technology
전자기 유도 방식 비접촉 검출
외부 자기장에 영향 없음
Not affected by external magnetic fields
강자성체 환경에서도 안정 동작
정밀도가 매우 높다
Extremely high precision
최대 싱글턴 16bit · 멀티턴 23bit
성능 사양 · Performance Specifications
01
Resolution · 분해능
최대 분해능
16bit / 23bit
싱글턴 (Single-turn) : 최대 16 bit
멀티턴 (Multi-turn) : 최대 23 bit
02
Response Frequency
최대 응답 주파수
30 kHz
Maximum response frequency of 30kHz
고속 회전 정밀 계측 가능
출력 코드 & 통신 인터페이스 · Output & Communication
CODE
출력 코드
Binary Gray BCD
통신 & 출력
SSI 통신 Parallel 출력
출력 타입
인크리멘탈 싱글턴 앱솔루트 멀티턴 앱솔루트
응용 분야 · Applications
로봇
Robot
드론
Drone
자동차
Motor Vehicle
